QNix® 9500
Das Schichtdickenmessgerät für die Beschichtungskontrolle auf Metall.
QNix® 9500 ist unsere Empfehlung für Industrielackierung,
Oberflächenveredelung und schweren Korrosionsschutz
Schichtdickenmessung besser gemacht: Sehen Sie selbst!

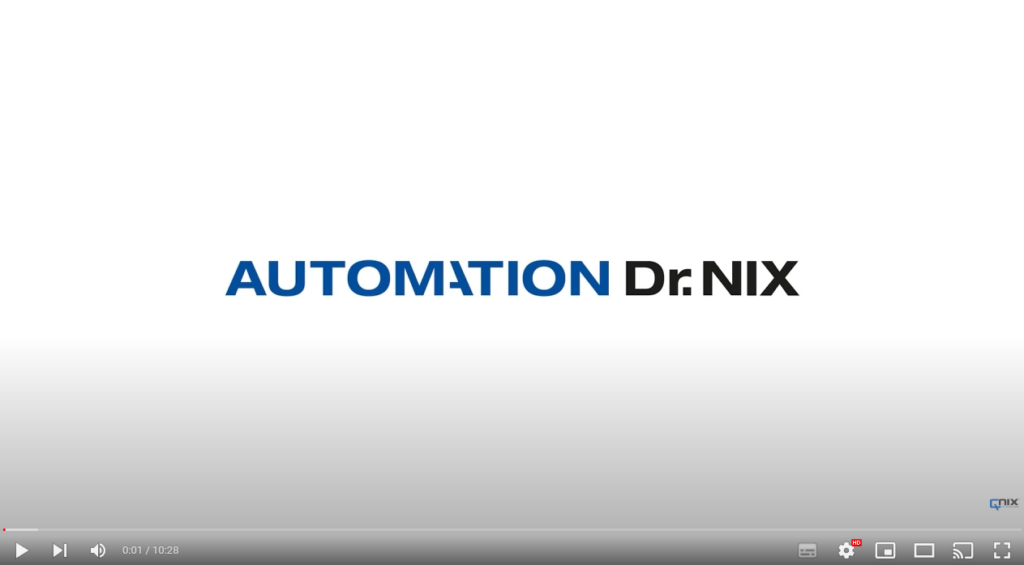

Sie haben gerade 10 Minuten Zeit und wollen mehr über unsere Schichtdickenmessgeräte erfahren? In unserem Informationsvideo stellen wir
Ihnen unsere neueste Generation Schichtdickenmessgeräte – den QNix® 9500 und QNix® 5500 – sowie ihre Anwendungsbereiche vor.
Ein Schichtdickenmessgerät fur die Beschichtungskontrolle auf Metall
Lassen Sie sich von den Eigenschaften, Vorteilen und technischen Daten des neuen QNix 9500 uberzeugen Wir sind sicher, Ihnen einen Mehrwert fur lhre Messaufgaben an die Hand zu geben Qualität und Service sind und bleiben unser Mabstab
QNix® 9500 Messgerät
QNix® 9500 Sonde
QNix® 9500 Software
QNix® 9500 Messgerät
Sicherheit durch Präzision und Richtigkeit
Für valide Messergebnisse in Ihrer Qualitätssicherung
- Hohe Richtigkeit über den gesamten Messbereich
- Hohe Wiederholbarkeit der Messergebnisse
- Einfache Justierung auf rauen, glatten oder gekrümmten Substraten
Robustheit und Resistenz
Für einen langen und zuverlässigen Einsatz, selbst unter rauen Bedingungen
- Glasfaserverstärktes, fünfteiliges Gehäuse mit IP65 Staub- und Spritzwasserschutz
- Drei-Lagen-Schutz zum Absorbieren von Stößen
- LCD-Scheibe aus kratzfestem, chemiebeständigem* Glas (Level H6)
- Einsatztemperatur von -20 °C bis +70 °C
Zeitersparnis durch Ergonomie
Schnelles und ermüdungsfreies Arbeiten, auch im Dauereinsatz
- Direktes Feedback durch Grenzwertanzeige im Display und RGB-LED an der Sonde
- Leuchtstarkes IPS-LCD, 2.4“, Farbe, 600 lm, Ablesewinkel 70°
- Optimale Ablesbarkeit auch bei direktem Sonnenlicht, automatische oder manuelle Helligkeitsanpassung
- Flippendes Display 0°, 90°, 180°, 270°. automatisch oder manuell
- Große, haptische Tasten und tiefer Geräteschwerpunkt
Flexibilität und Erweiterbarkeit
Zukunftssicher durch wechselbare Sonden
- Handgerät für Fe-, NFe- und Dual-Sonden geeignet
- Schnell wechselbar auf Kabelsonden
- Integrierte Sonde und Kabel-Sonde in einem Gerät erhältlich
- Erhöhte Einsatzbereitschaft durch schnellen Sonden-Wechsel
- Schnelle Anpassung an unterschiedliche Messaufgaben
Verständlichkeit und Anwenderfreundlichkeit
intuitive Bedienung, die Zeit und Geld spart
- Einfache Justierung
- Intuitive Menüführung in Handgerät und Software, 3-Klicks zum Report
- Frei belegbare Taste für individuellen Schnellzugriff
- Vorkonfigurierte Normen und Standards
QNix® 9500 Sonde
Digitalsonde der 3. Generation
RGB-LED Grenzwertanzeige
- Temperaturkompensation direkt im Sensor
- Direktes Feedback durch Grenzwertanzeige im Handgerätedisplay und RGB-LED* an der Sonde (*nur bei modularer Handgeräte-Variante)
- Die Messtechnik ist vollständig in der Sonde verbaut – siehe auch: Ist die Messtechnik Handgeräte-abhängig?
- Digitales Kalibrierzertifikat auf der Sonde – siehe: Warum befindet sich auf der Sonde eine digitale Kopie des Kalibrierzertifikates?
Der QNix® 9500 mit modularer Sonde
maximale Flexibilität
- Einfacher Sondenwechsel – siehe: Wie lassen sich die Sonden der modularen Variante wechseln?
- Folgende Sonden sind für die modulare Variante des QNix® 9500 erhältlich – siehe: Welche Sonden sind für den QNix® 9500 erhältlich?
- Anpassung an unterschiedlichste Messsituationen
Kleinste QNix Messsonde
auch für kleine und schwer zugängliche Messflächen
- Präzise Messungen auch auf Krümmungen und Kleinteilen
- Kleinster Krümmungsradius konvex Fe 6 mm, NFe 70 mm bei Nullpunktjustierung (Normierung auf Null)
- Kleinste Dicke des Grundwerkstoffes Fe: 0,2 mm, NFe: 0,05 mm
- Kleinste Messfläche 14,5 mm
- Gewicht 11,9 g
Das Sonden-Adapterkabel
schneller Wechsel zwischen integrierter Sonde und Kabelsonde
- Sonden-Adapterkabel aus schleppkettenfähigem PUR
- Siehe: Wie lässt sich das Sonden-Adapterkabel nutzen?
Ausgesprochen robust
Für einen langen und zuverlässigen Einsatz (IP65)
- Edelstahl-Sonden mit Staubschutzmembrane (IP65)
- Widerstandsfähiger Messkopf mit poliertem Rubin
- Chemikalienresistentes Material zur Reinigung mit Lösungsmitteln (Aceton, Nitroverdünnung) – siehe auch: Wie reinige ich den QNix® 9500 richtig?
QNix® 9500 Software
Der Reporteditor
schnell und unkompliziert zum Report
- Erstellung von individuellen Reportvorlagen per Drag-and-drop
- Einbinden von Logos, Fotos des Messobjektes und der letzten Kalibrierzertifikates (befindet sich digital auf der Sonde)
- Vorkonfigurierte und frei positionierbare Text-, Tabellen- und Grafikbausteine
Report in 3 Klicks
Zeitersparnis in der Dokumentation
- Die integrierte, leistungsstarke Statistikfunktionen ermöglicht eine Auswertung Ihre Messungen mit nur drei Klicks – siehe auch: Wie erstelle ich mit der QN9-Software einen Report in 3-Klicks?
Live Messung
Messergebnisse groß aufzeigen
- Live Messung über die QN9-Software, auch auf separatem Monitor möglich
- Grenzwertanzeige auf dem Monitor, dem Handgerät und der RGB-LED* an der Sonde (*nur bei modularer Handgeräte-Variante)
Hohe Usability
intuitiv erfassbar, leicht verständlich
- Browserbasiert und unabhängig von der vorliegenden Windows-Version
- Grafische Benutzeroberfläche
Geräte-Konfiguration
komfortabel und zeitsparend
- Anlegen von Jobs und Areas mit individueller Benennung
- Festlegen von Grenzwerteinstellungen je Job
- Konfiguration der System-, Anzeigen-, Grenzwert- und Sonden-Einstellungen
Die QNix® 9500 Produktfamilie
| Funktionen | Basic | Premium | Premium+ |
|---|---|---|---|
| Farbiges LCD | ✓ | ✓ | ✓ |
| Anzeigeauflösung Diplay einstellbar | ✓ | ✓ | ✓ |
| Flippendes Display 0°, 90°, 180°, 270° automatisch und manuell | ✓ | ✓ | ✓ |
| Automatische Helligkeitsanpassung | ✓ | ✓ | ✓ |
| Manuelle Helligkeitsanpassung | ✓ | ✓ | ✓ |
| Akustische Messbestätigung, Lautstärke einstellbar | ✓ | ✓ | ✓ |
| Umschaltung µm/mil | ✓ | ✓ | ✓ |
| Batteriewechsel ohne Verlust von Einstellungen, Datum und Uhrzeit | ✓ | ✓ | ✓ |
| Statistik live anzeigen als Werte | ✓ | ✓ | ✓ |
| Statistik anzeigen als Grafik | ✓ | ✓ | ✓ |
| Live messen (Messwert am PC anzeigen) | ✓ | ✓ | ✓ |
| Hotkey selbst belegen | Fix Start Just | ✓ | ✓ |
| Genau messen (verzögertes Messen beim Aufsetzen) | – | ✓ | ✓ |
| Messauslösung per Taste (einstellbar) | – | ✓ | ✓ |
| Pinschutz | – | ✓ | ✓ |
| Funktionen | Basic | Premium | Premium+ |
|---|---|---|---|
| Automatische Substratumschaltung | ✓ | ✓ | ✓ |
| Manuelle Substratumschaltung | ✓ | ✓ | ✓ |
| Kombinierte Messung (Fe- und NFe-Beschichtung mit einer Messung) | – | ✓ | ✓ |
| Messgeschwindigkeit Einzelmessungen pro Minute | ≥ 120 | ≥ 120 | ≥ 120 |
| Dauermessmodus | ✓ | ✓ |
| Funktionen | Basic | Premium | Premium+ |
|---|---|---|---|
| Robustes, glasfaserverstärktes, fünfteiliges Gehäuse | ✓ | ✓ | ✓ |
| IP Klasse | IP65 | IP65 | IP65 |
| Einsatzbereich Temperatur | -20 °C bis 70 °C | -20 °C bis 70 °C | -20 °C bis 70 °C |
| Funktionen | Basic | Premium | Premium+ |
|---|---|---|---|
| USB | ✓ | ✓ | ✓ |
| QN9-Software | ✓ | ✓ | ✓ |
| Funktionen | Basic | Premium | Premium+ |
|---|---|---|---|
| Nullabgleich | ✓ | ✓ | ✓ |
| 1-Punkt | ✓ | ✓ | ✓ |
| 2-Punkt | ✓ | ✓ | ✓ |
| Individuell (Justierung frei konfigurierbar) | – | ✓ | ✓ |
| Justierspeicher Gerät (10 Justierungen) | – | ✓ | ✓ |
| ISO 19840 Zero Offset | – | – | ✓ |
| ISO 19840 2-Point | – | – | ✓ |
| SSPC PA2 Zero Offset | – | – | ✓ |
| SSPC PA2 2-Point | – | – | ✓ |
| Funktionen | Basic | Premium | Premium+ |
|---|---|---|---|
| Areaweiterschaltung | – | ✓ | ✓ |
| Jobs / Areas kopieren | – | ✓ | ✓ |
| Jobs | 1 | 1 | 100 |
| Areas pro Job | 1 | 100 | 100 |
| Spots pro Area | 10.000 | 10.000 | 10.000 |
| Gesamtspeicher | 10.000 | 1.000.000 | 2.000.000 |
| Funktionen | Basic | Premium | Premium+ |
|---|---|---|---|
| Grenzwerte einstellbar | ✓ | ✓ | ✓ |
| Grenzwerteüberschreitung durch LED signalisieren | ✓ | ✓ | ✓ |
| Grenzwerte je Area | – | ✓ | ✓ |
| Automatische Areaweiterschaltung (AAW) | – | ✓ | ✓ |
| Individuell | – | ✓ | ✓ |
| ISO 19840 | – | – | ✓ |
| SSPC PA2 (80/120) (Level 1-5) | – | – | ✓ |
| IMO PSPC (90/10) | – | – | ✓ |
Unsere Produktpalette
Automation Dr. Nix bietet mit seiner Marke QNix® eine breite Produktpalette von Schichtdickenmessgeräten für die zerstörungsfreie Messung von Beschichtungen für unterschiedlichste Anwendungen in den unterschiedlichsten Branchen.
QNix® 9500
Hochgenaues und extrem robustes Schichtdickenmessgerät. Optimal geeignet für Messaufgaben mit Anforderungen an Messwertspeicher, Archivierungen, Erstellung von Dokumentationen & Reports sowie Gerätekonfigurationen.
QNix® 5500
Das optimale Gerät für die einfache und schnelle Überprüfung der Schichtdicke. Handlich, präzise, extrem robust, für den Dauereinsatz konzipiert und sehr anwenderfreundlich. Einfach einschalten, aufsetzen, ablesen
QNix® 4500 / 4200
Universell, vielfach bewährt und zuverlässig. Breites Anwendungsspektrum und einfache Handhabung.
QNix® 1500
Der Klassiker der Lackschichtenmesser. Sehr beliebt bei Kfz-Sachverständigen, besonders bewährt für größere Messflächen. Mit automatischer Ein-/Ausschaltung und Einhandbedienung.
